Описание
Назначение

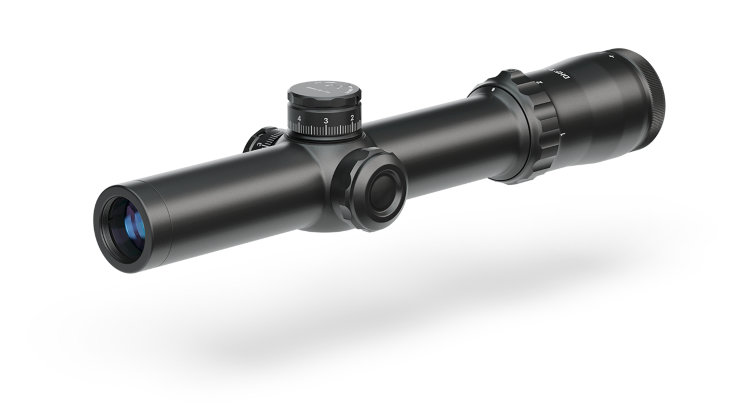

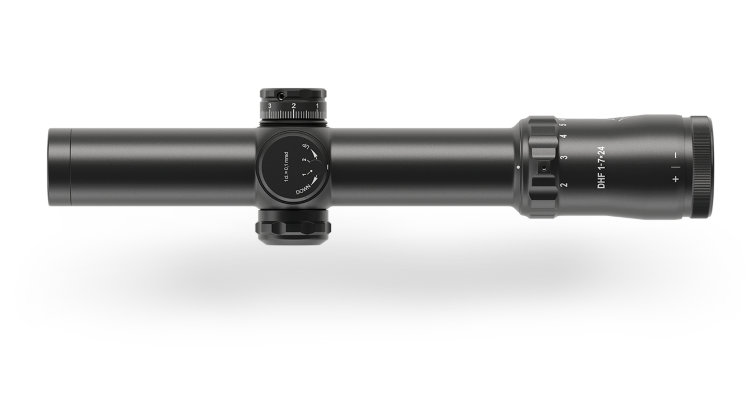

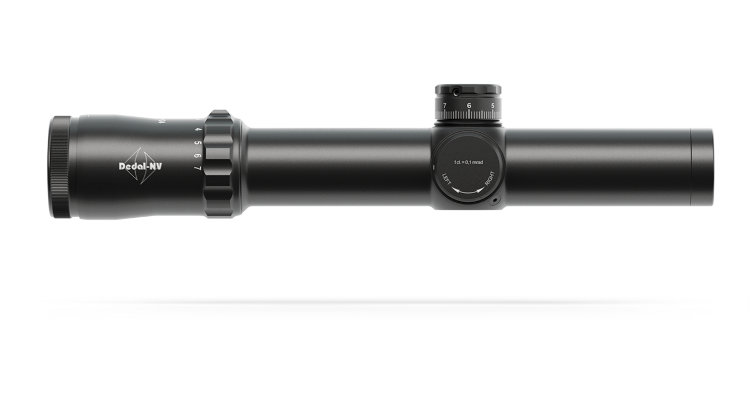

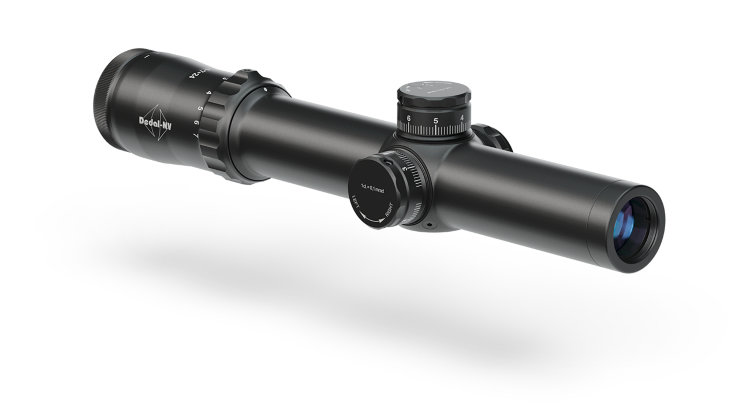

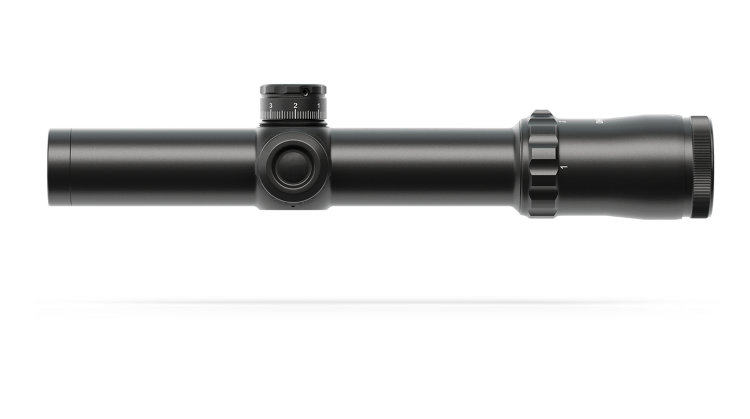

Светосильный загонник Dedal DHF 1-7×24 — лучший российский дневной прицел для охоты и точной стрельбы на малых и средних расстояниях. Компактная и надёжная оптика, которая по качеству изображения, прочности и ударной стойкости конструкции выступает на равных с аналогичными зарубежными прицелами премиум класса.
Диапазон кратности позволяет вести стрельбу по разноудалённым объектам. При 1x прицел работает как полноценный коллиматор с широким полем зрения (19,7 град.) и единой непрерывной картинкой, удобно прицеливаться, держа открытыми оба глаза, вести поиск и наблюдение движущихся целей. 7-кратное увеличение позволяет точно распознавать и поражать далеко расположенные объекты.
Параметры и функции
- Увеличение 1x-7x
- Объектив диаметром 24 мм с резьбой М25×0,75 для бленды и светофильтров
- Многослойное просветление оптических поверхностей
- Оптимальный контраст и яркость изображения
- Отсутствие дисторсии при любой кратности
- Алюминиевый корпус с анодированием
- Герметичность и защита от воды IPX7
- Ударная стойкость на крупном калибре
- Надёжная работа при -40C
- Посадочный диаметр – 34 мм
- Заводская отстройка от параллакса на 150 м
- Сетка Mil-Dot в I фокальной плоскости (масштабируемая)
- Красная подсветка центра с электронной регулировкой яркости, 6 уровней
- Индикатор заряда батареи
- Ручное и автоматическое отключение подсветки
- Низкопрофильные пристрелочные барабанчики с шагом 20 мм/100 м
- Тактический механизм ввода вертикальных поправок с упором на «0»
- Крепёжные кольца приобретаются отдельно
Особенности конструкции и использования
34-миллиметровый алюминиевый корпус прицела отличается высокой ударной стойкостью и обеспечивает необходимую прочность при стрельбе патронами крупного калибра, например, .375 H&H. Утолщение стенок позволяет избежать проблем с деформацией и увеличивает диапазон ввода вертикальных поправок.
Анодирование поверхности повышает износостойкость прибора и защищает от атмосферной коррозии. Специальные смазочные материалы позволяют использовать прицел на 40-градусном морозе. Dedal DHF 1-7×24 полностью герметичен (класс защиты IPX7), допускается даже кратковременное погружение в воду на глубину до 1 метра. Заполнение осушенным азотом защищает оптику от внутреннего запотевания.
Прицельная сетка представляет собой марку MRH-CDG1 типа TMR с добавлением в центральной части 4 секторов и точки. Сетка расположена в фокальной плоскости объектива (масштабируемая): при смене кратности угловые размеры относительно объекта стрельбы не меняются. Для наведения резкости используется кольцо диоптрийной настройки окуляра.
С помощью сетки можно достаточно точно рассчитать расстояние до цели с известной длиной/высотой или внести необходимые боковые поправки. Расстояние между тонкими короткими горизонтальными штрихами – 1 мрад или 10 см/100 м дистанции.
Сектора и центральная точка подсвечиваются красным (6 уровней яркости). Кнопка включения и регулировки яркости расположена на крышке батарейного отсека. Уровень заряда батареи можно отслеживать: если при включении подсветки прицельная метка мигает 5 раз, то батарейку нужно заменить.
Подсветка отключается вручную длительным нажатием на кнопку или автоматически через 28-45 минут после последнего нажатия на кнопку. Перед автовыключением подсветки метка мигает в течение 1 минуты.
Для пристрелки и ввода поправок по вертикали и горизонтали используются барабанчики с величиной клика 20 мм на 100 м дистанции. Пристрелянное положение маховичков выставляется на «0»: крепёжные винты ослабляются шестигранным ключом, затем маховички без щелчков поворачиваются до совпадения отметки «0» с насечкой на корпусе и снова фиксируются винтами.
Механизм выверки по вертикали оборудован механическим упором на положение «0», который обеспечивает свободное вращение барабанчика с чётким ограничением «нулевого положения». Для активации вручную потребуется завернуть винт упора на «0» по часовой стрелке строго на один оборот.
Прицел устанавливается на оружие с помощью крепёжных колец с посадочным диаметром 34 мм (крепление в комплект поставки не входит).
Комплект поставки:
- Прицел оптический Dedal DHF 1-7×24 в упаковочной колробке или кофре
- Инструкция
- Гарантийный талон
- Ключ универсальный шестигранный S2
- 1 батарейка CR2032
- Крышки защитные на объектив и окуляр
- Салфетка для оптики
Технические и эксплуатационные параметры
|
Оптические характеристики |
|
| Увеличение, крат | 1-7 |
| Световой диаметр объектива, мм | 24 |
| Диаметр выходного зрачка, мм | 9,7 – 3,4 |
| Поле зрения, ° | 19,7 – 3 |
| Поле зрения, м/100 м | 34,7 – 5,2 |
| Предел разрешения в центре поля зрения, угловая секунда, не более: — при увеличении 1x — при увеличении 7x |
60 9 |
| Удаление выходного зрачка, мм | 90 |
| Диоптрийная коррекция окуляра, дптр | -3…+2 |
| Дистанция без параллакса | 150 м |
|
Прицельная сетка |
|
| Тип сетки | Mil-Dot |
| Масштабируемая сетка | да |
| Подсветка сетки | Подсветка центра, 6 уровней яркости |
| Цвет подсветки | красный |
| Время работы подсветки прицельной марки (при температуре 23 °С и ёмкости элемента питания 240 мА·ч) в зависимости от режима яркости, ч | 35-100 |
| Питание | 1 батарейка CR 2032 (3V) |
|
Использование на оружии
|
|
| Шаг выверки (мм/100м) | 20 |
| Диапазон выверки (м/100м) | 3 |
|
Физические и эксплуатационные характеристики |
|
| Материал корпуса | Алюминиевый сплав с анодированием |
| Диапазон эксплуатационных температур, С | -40° … +50° |
| Относительная влажность, % | 98 |
| Влагозащищённость | есть |
| Класс защищённости (по IEC 60529) | IPX7 |
| Газонаполнение | азот |
| Крепление, мм | 34 |
| Вес (с эл-ми питания), кг | 0,55 |
| Габаритные размеры, мм | 299 x 72 x 62 |
| Гарантийный срок, лет | 3 |
| Страна происхождения | Россия |
