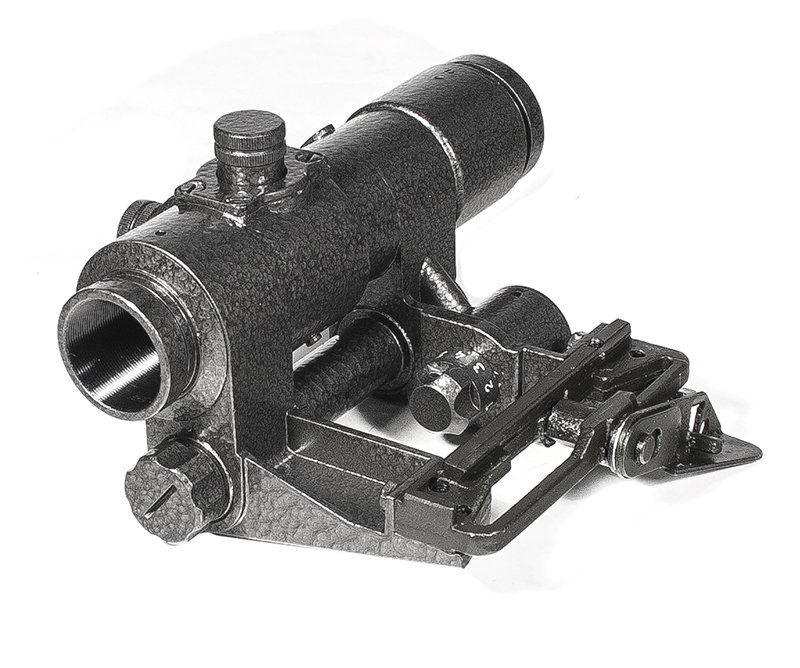

Прицел коллиматорный PK-A

Прицел коллиматорный РК-А с красной точкой предназначен для наведения на цель стрелкового оружия с направляющей планкой «ласточкин хвост» на боковой поверхности ствольной коробки. Устанавливается на карабины Сайга, Тигр, СКС, Вепрь (без планки wеаvеr на крышке ствольной коробки).

Прицел может эксплуатироваться при температуре окружающей среды от -30 до +50 ºС и относительной влажности воздуха до 100% при температуре +35 ºС.

Корпус прицела коллиматорного РК-А металлический, цельнолитой, повышенной прочности. Прицел герметичный, внутренние полости заполнены осушенным азотом, исключающем запотевание внутренних поверхностей оптических элементов при резких перепадах температуры.

Кронштейн прицела коллиматорного РК-А быстросъемный. Зажим кронштейна стальной, с эксцентриком, флажкового типа. Снятие и установка прицела происходит без потери выверки.

Оптическая ось прицела коллиматороного РК-А располагается максимально близко к вертикальной осевой плоскости оружия.

      Прицельная марка в виде точки красного цвета формируется излучением светодиода. Питание схемы управления светодиодом осуществляется от одного элемента питания типоразмера АА напряжением 1,5В. Ресурс работы от одного элемента питания 1000 часов. Включение и изменение яркости свечения светодиода производится ступенчато, вращением ручки десятипозиционного переключателя с оцифрованной шкалой. В крайних положениях ручки переключателя – цифра 0 напротив индекса на корпусе — прицел выключен. В положениях 1 и 2 яркость прицельной марки соответствует работе с прибором ночного видения.

Корректировка линии прицеливания производится при пристрелке оружия с помощью механизма выверки вращением маховичков по горизонтали и вертикали. Вращение маховичков пошаговое, щелчками. Один щелчок смещает точку прицеливания на 40 угловых секунд, что соответствует 2см на расстоянии 100 метров. Маховички механизмов выверки закрываются завинчивающимися крышками.

Видимое увеличение, крат 1

Диапазон выверки от нулевой линии прицеливания по вертикали и горизонтали, угл.град. ± 1

Шаг выверки прицела на 100м, см. 2

Число градаций яркости прицельной марки 8

Угловой размер прицельной марки, угл.мин. не более 2,5

Диаметр выходного зрачка, мм. 20

Диапазон рабочих температур, град.С -30…+50

Габаритные размеры, мм. 165х90х140

Масса прицела, кг. не более 0,7

Элемент питания 1 х АА (1,5В)

Время работы без замены элемента питания, ч. не менее 1000

Прицел коллиматорный РК-А 1

Памятка пользователя 1

Крышка объектива 1

Салфетка 1

Кисть 1

Отвертка 1

Сумка 1

Руководство по эксплуатации 1
